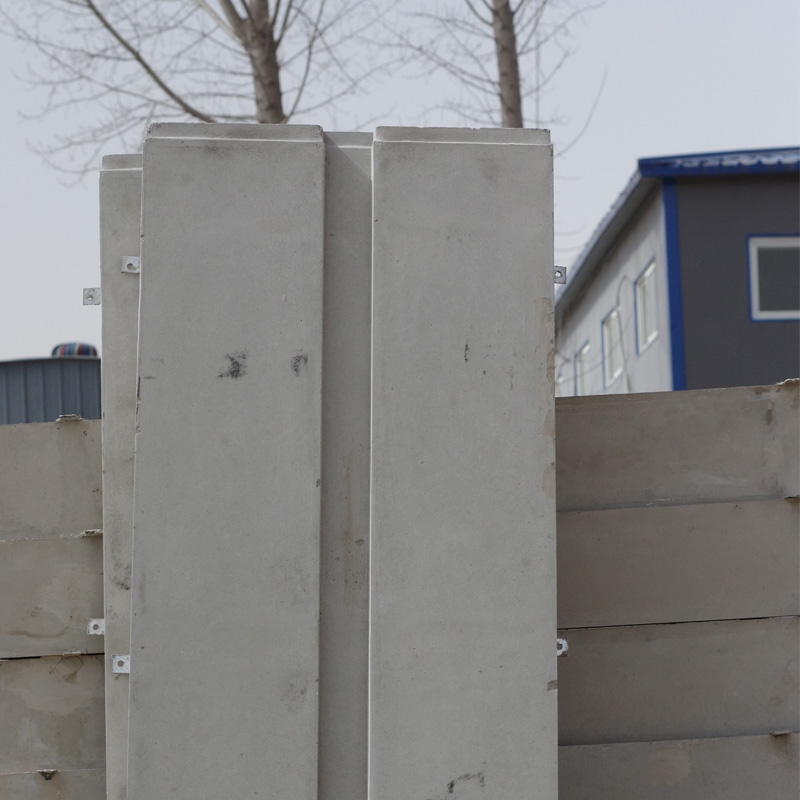

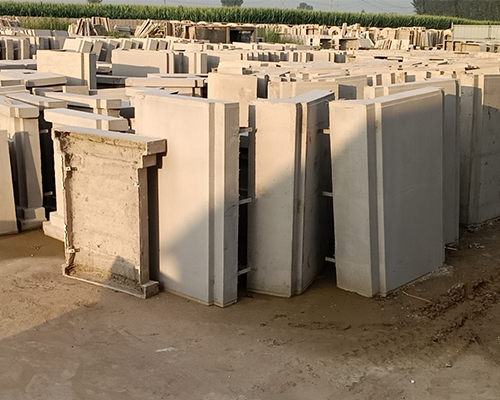

歐式構件GRC采用硫鋁酸鹽低堿度水泥、耐堿玻璃纖維以及其他適宜材料通過噴射、立模澆注、擠出、流漿等生產工藝而制成。前期主要應用在GRC輕質空心隔墻板、GRC復合外墻板、GRC網架面板、GRC輕質平板，隨著生產工藝日新月異的發(fā)展，于九十年代末開始出現GRC構件裝飾制品，大量應用卻是從近幾年才剛開始。今天GRC廠家在這分析了引起GRC輕質構件開裂的因素及對應的方法。希望對大家有所幫助。

開裂的程度隨濕度不同有很大差異。夏天氣候潮濕，空氣相對濕度在80%左右，在這高溫潮濕的氣候環(huán)境下，GRC輕質構件的含水率一直很高，如果不采取烘干措施，構件在自然狀態(tài)下的含水率無法小于標準規(guī)定的10%。因此，濕度大的時候很容易開裂。開裂通常發(fā)生在構件與構件以及構件與梁的接縫處。開裂的寬度與構件的干縮值、冷縮值以及構件的橫向長度等有關。大多數裂縫寬度在0.5mm以內

目前GRC構件開裂的解決途徑：

GRC廠家改良GRC構件的材性主要應達到兩個目標：一是使GRC構件的收縮值降低，其中包含干縮值和冷縮值，以減少構件的收縮變形；二是提高構件和接縫材料的彈性，增加拉伸變形值。通過這“一增一減”來盡量達到構件的收縮變形與拉伸變形的平衡。但目前GRC輕質構件的特性使拉伸值與收縮值平衡比較困難。

GRC廠家在構件的安裝構造上作文章，目前的主攻方向普遍是放在構件接縫處理和按縫材料上。

GRC構件的薄弱環(huán)節(jié)是接縫處，當然是在GRC構件質量合格的前提之下，裂縫很容易在這里產生。單純用“粘牢”的辦法來防止裂縫產生較困難，即使在構件的接縫處貼上玻纖布加強也很難解決。GRC構件會收縮，靠硬拉不容易拉住，結果往往構件開裂或是構件縫開裂，因為并沒有解決收縮變形與拉伸變形的平衡問題。何況構件安裝時需上下、前后反復錯動才能對齊，不容易做到砂漿飽滿，多數是安裝后再補塞砂漿，故不容易保障粘牢。
