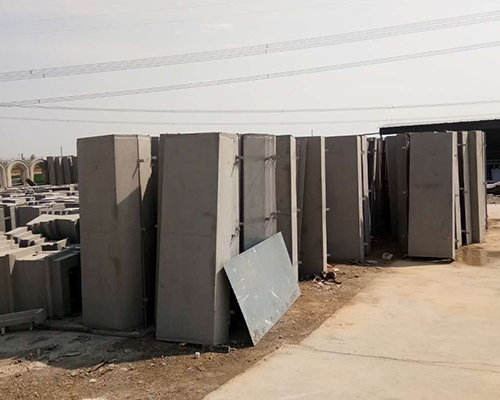

GRC歐式構(gòu)件現(xiàn)在很常見，那么它的吸水性、吸濕性與表觀孔隙率是怎么的呢？知道了這些，我們能更好的去運用它。

GRC材料在水中吸收水分的性質(zhì)稱為吸水性，吸水性的大小用吸水率表示。

GRC材料在潮濕空氣中吸收水分的性質(zhì)稱為吸濕性，吸濕性的大小用含水率表示。

GRC歐式構(gòu)件的吸水性與吸濕性是由其內(nèi)部孔隙的數(shù)量、類型所決定的。由于 GRC的水泥用量比混凝土大了許多，沒有碎石等機集料，水泥石產(chǎn)生的孔隙多。因此，GRC的吸水率與含水率比混凝士高。混凝上的吸水率一般不高于10%，GRC的吸水率在8% ~15%之間。CRC外壩板行業(yè)標(biāo)準(zhǔn)要求吸水率不大于14%。

GRC歐式構(gòu)件的吸水性和吸濕性與其所用的水泥品種、水灰比、砂灰比、制作密實度、是否添加酸水劑、是否添加聚合物以及養(yǎng)護等因素有關(guān)。水灰比大、吸水性大;砂灰比小，吸水性大;密實度差，吸水性大;養(yǎng)護不好，吸水性大。添加域水劑和聚合物會降低吸水性。

吸水性與吸濕性小的GRC,可以認(rèn)為其內(nèi)部孔隙率也較少，密實度較好。因此，可以用檢驗吸水率或含水率的方法來大致判斷CRC的密實程度。

表觀孔隙率是指GRC歐式構(gòu)件的孔隙率，大約在16% -25%之間。
